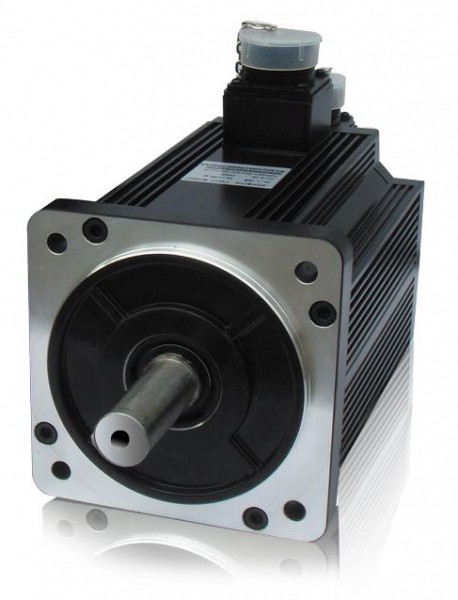

DS系列伺服專用電機
適配DS2系列3.0~7.5KW伺服驅動器
編碼器線數2500ppr
產品規格
| 電壓等級 | 220V | 380V | |||||
| 電機型號 MS-180ST- |
M19015□□ -23P0 |
M19015□□ -43P0 |
M21520□□ -44P5 |
M27015□□ -44P3 |
M35015□□ -45P5 |
M48015□□ -47P5 |
|
| 電機代碼 | 0052 | 0156 | 0150 | 0151 | 0152 | 0153 | |
| 額定功率（KW） | 3.0 | 3.0 | 4.5 | 4.3 | 5.5 | 7.5 | |
| 額定電流（A） | 12.0 | 7.5 | 9.5 | 10 | 12.0 | 20 | |
| 額定轉速 | 1500 | 1500 | 2000 | 1500 | 1500 | 1500 | |
| 最高轉速 | 2000 | 2000 | 3000 | 2000 | 2000 | 2000 | |
| 額定轉矩（N·m） | 19 | 19 | 21.5 | 27 | 35 | 48 | |
| 峰值轉矩（N·m） | 47 | 47 | 53 | 67 | 70 | 96 | |
| 反電勢常數（V/krpm） | 97 | 158 | 140 | 172 | 113 | 156 | |
|
力矩系數（N·m/A） |
1.58 | 2.5 | 2.26 | 2.7 | 1.84 | 2.4 | |
| 轉子慣量（Kg·m2） | 3.8×10-3 | 3.8×10-3 | 4.7×10-3 | 6.1×10-3 | 8.6×10-3 | 9.5×10-3 | |
| 繞組（線間）電阻（Ω） | 0.4 |
1.15 |
0.71 | 0.796 | 0.21 | 0.273 | |
| 繞組（線間）電感（mH） | 2.42 | 6.4 | 4 | 4.83 | 1.57 | 2.14 | |
| 電氣時間常數（ms） | 6 | 5.57 | 5.6 | 6 | 7.47 | 7.8 | |
| 重量（Kg） | 20.5 | 20.5 | 22.2 | 25.5 | 30.5 | 40 | |
| 編碼器線數（PPR） | 2500 | ||||||
| 極對數 | 4 | ||||||
| 電機絕緣等級 | Class B（130℃） | ||||||
| 防護等級 | IP65 | ||||||
| 使用環境 | 環境溫度 | －20℃～＋50℃ | |||||
| 環境濕度 | 相對濕度<90%（不結露條件） | ||||||
