產品說明
1677萬色，畫質細膩無痕，顯示效果媲美液晶顯示器
下載、啟動、運行，三位一體的超高速響應
支持C語言腳本功能，運算、自由協議編寫、繪圖，提高編程自由度
支持BMP、JPEG格式圖片顯示
豐富的立體3D圖庫，畫面更生動
靈活的部件選擇空間，自定義動畫軌跡設計
數據采集保存功能，支持時間趨勢圖，XY趨勢圖等多種形式的數據管理方式
配方數據的存儲與雙向傳送，提高工作效率
產品特點
1. ARM9 CPU，400MHz主頻，128MB存儲容量
2. 4.3~15.6英寸，1677萬色TFT液晶顯示，LED背光
3. 2個COM口，獨立通訊，支持RS232/RS485/RS422等通訊方式，可實現多屏一機
4. 標配時鐘
5. USB-B接口，實現數據傳輸
6. 支持多種以太網通訊（支持與MODBUS TCP協議設備及西門子S7-1200 PLC通過以太網通訊）
型號說明
-MT：USB-B接口
-UT：USB-B接口、USB-A接口
-ET：USB-B接口、USB-A接口、以太網接口
-XT：精簡款
|
型號 |
TGC65 |
TGA63 |
TGA62 |
TG865 |
TG765 |
TG465 |
|||
|
TGC65-ET |
TGA63-MT TGA63-UT TGA63-ET |
TGA62-MT TGA62-ET |
TG865-MT TG865-ET |
TG765-MT TG765-UT TG765-ET TG765-XT-C |
TG465-MT TG465-UT TG465-ET TG465-MT2 TG465-UT2 TG465-XT |
||||
|
產品特性 |
|||||||||
|
尺寸 |
15.6 |
10.1 |
10.1 |
8 |
7 |
4.3 |
|||
|
分辨率 |
1366*768 |
1024*600 |
800*480 |
800*600 |
800*480 |
480*272 |
|||
|
液晶屏 |
TFT液晶顯示，LED背光 |
||||||||
|
顯示顏色 |
1677萬色 |
||||||||
|
亮度（cd/m2） |
250 |
200 |
|||||||
|
觸摸面板 |
四線電阻式觸摸屏 |
||||||||
|
液晶壽命 |
50000小時以上，環境溫度25℃，24小時運行 |
||||||||
|
存儲器 |
128MB |
||||||||
|
外部接口 |
|||||||||
|
PLC口 |
RS232/RS422/RS485 （TG765-XT-C：RS232；TG465-XT：RS232/RS485） |
||||||||
|
Download口 |
RS232/RS485 （TG765-XT-C、TG465-MT/UT/ET/XT無此口） |
||||||||
|
USB接口1 |
USB-B（符合USB2.0規范），USB下載口 |
||||||||
|
USB接口2 |
USB-A（符合USB2.0規范），U盤口，UT/ET型號支持 |
||||||||
|
以太網口 |
-ET型號支持 |
||||||||
|
電氣特性 |
|||||||||
|
輸入電壓 |
DC24V（電壓范圍：DC22V~DC26V） |
||||||||
|
消耗電流 |
730mA |
270mA |
270mA |
250mA |
200mA |
180mA |
|||
|
允許失電 |
10ms以下（實際失電小于1s） |
||||||||
|
抗電壓沖擊 |
AC1000V，10mA，小于1分鐘（信號與地間） |
||||||||
|
絕緣電阻 |
DC500V，10MΩ以上（信號與地間） |
||||||||
|
環境 |
|||||||||
|
運行溫度 |
0℃~50℃ |
||||||||
|
存儲溫度 |
-20℃~60℃ |
||||||||
|
運行濕度 |
10%RH~90%RH（無凝露） |
||||||||
|
抗干擾能力 |
干擾電壓：1500Vp-p 脈沖周期：1us 持續時間：1分鐘 |
||||||||
|
空氣 |
無腐蝕性氣體 |
||||||||
|
冷卻方式 |
自然風冷 |
||||||||
|
防護等級 |
前面板符合IP65 |
||||||||
|
尺寸 |
|||||||||
|
外部尺寸 |
410*270*65 |
272.2*191.7*51.2 |
272.2*191.7*51.2 |
224.4*170.8*45.5 |
200.4*146.9*48.5 |
152*102*41.8 |
|||
|
面板開孔尺寸 |
399.0*259.0 |
260.2*179.7 |
260.2*179.7 |
211.4*157.8 |
192.0*138.5 |
144*94 |
|||
注意：以上所有型號標配時鐘。
產品外形及尺寸（單位：mm）

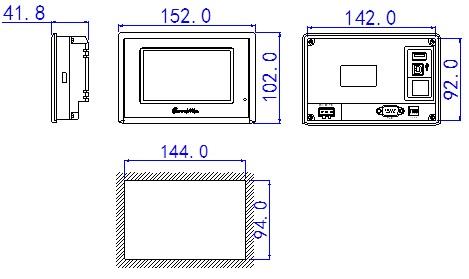

TG465-MT/UT/ET/XT：

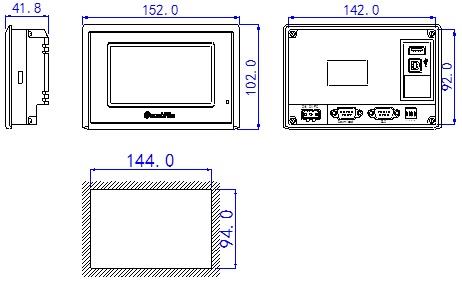

TG465-MT2/UT2：

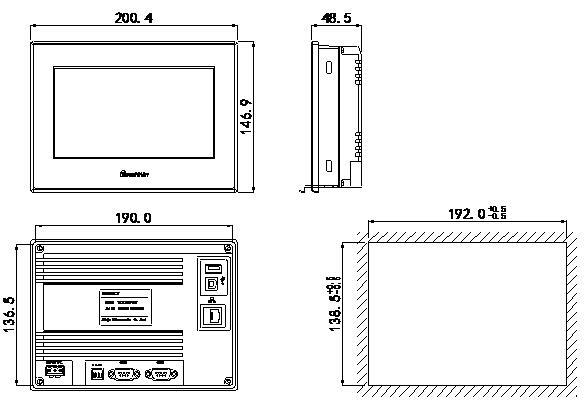

TG765系列：

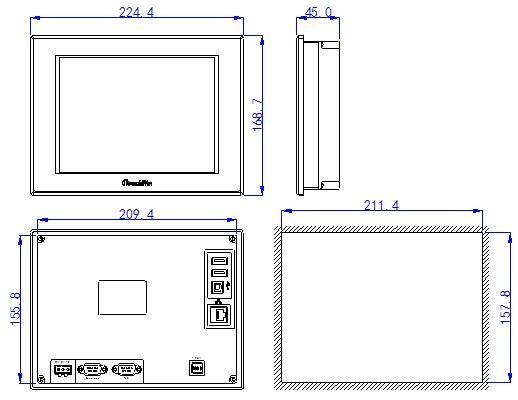

TG865系列：

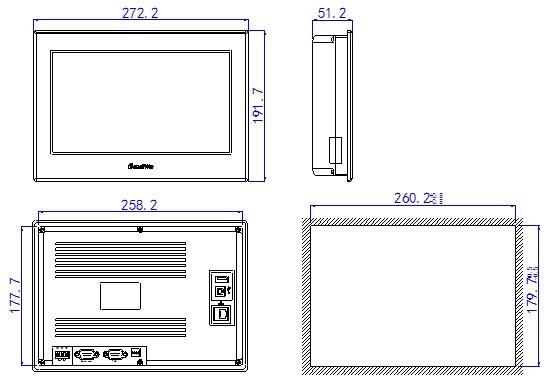

TGA62系列：
TGA63系列：

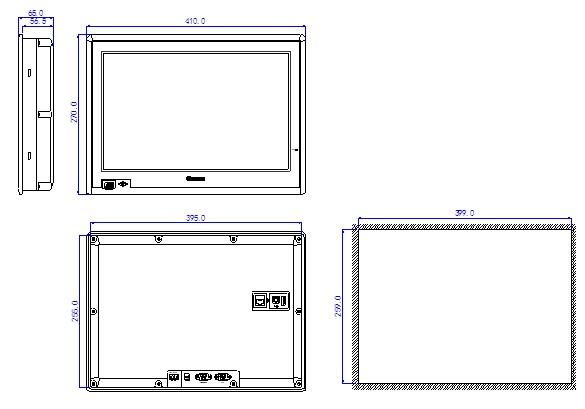

TGC65系列：
